Почему на рынке появился еще один вид трубопровода. Ведь уже есть металлические, медные, металлопластиковые, полипропиленовые трубы?

Дело в том, что все имеющиеся на сегодняшний день трубопроводы, не могут претендовать на универсальность. Если это металлический (черный метал), то он надежен, но подвергается коррозии и очень быстро выходит из строя. Появляется течь. Если использовать трубопровод из меди или гладкостенную нержавейку, то это дорого. Если используем металлопластик или полипропилен, то любой пластик боится высокой температуры и давления, к тому же становиться хрупким с годами(так как пластики все имеют свойство ссыхаться). К тому же не всегда и не везде удобно ими работать, хотя цена на эту продукцию не высока. То есть ни как не могли достичь идеального соотношения цена-качество. Поэтому и появилась необходимость в поиске и внедрении нового трубопровода для внутренних инженерных систем.
После поражения во Второй мировой войне Япония оказалась в состоянии глубокого экономического кризиса. Не имея ни огромной территории, ни природных ресурсов, истратив все деньги на войну, Япония могла рассчитывать только на патриотизм своих граждан. Самым главным обращением правительства и поддержкой со стороны правительств Японии и США, были внедрение новых технологий во всех сферах производства и оказании услуг. Стало понятно, что необходимо уменьшать объем использования природных ресурсов, но при этом сохранять и даже увеличивать прочность и надежность продукции.
Из-за сейсмической опасности, для монтажа внутренних инженерных систем в Японии главными требованиями всегда были: надежность, долговечность, и сейсмическая стойкость. Результатом этих разработок и стала продукция: гофрированный нержавеющий трубопровод.
За счет того, что в Технологии гофрированного трубопровода была снижена масса, использования металла это позволило использовать в трубопроводах натуральную нержавеющую сталь (нержавейку). То есть получили то, что трубопровод остался так же надежным как все металлические трубопроводы, при этом он не коррозировал со временем, а усиление его прочности за счет гофрирования (ребро жесткости), позволило ему стать гибким, с возможность гнуть и загибать его в тех местах где это необходимо, а так же не разрушаться при землетрясениях. И при всех своих достоинствах он стал дешевле традиционного нержавеющего трубопровода, в 5 раз!!! Дешево, можно монтировать без сварки, и при этом надежно!!!

Расскажите все таки подробнее про технические особенности данного трубопровода.

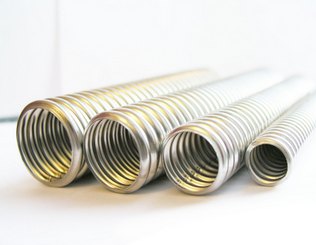

Трубопровод получается из полированной ленты высоколегированной стали. Проходя через станок она сворачивается в трубу и шов проваривается лазерной сваркой. После этого трубопровод проходит гофрирование, далее проверку. Так как сталь используется полированная, то естественно на ее стенках в процессе эксплуатации ни чего не задерживается, соответственно трубопровод не подвергается так называемому процессу "зарастания". Так как это высоколегированная нержавеющая сталь, то соответственно она не подвержена коррозии. На трубу завод дает не ограниченный срок гарантии. Труба проходит гофрирование - это добавляет прочность (так как гофра это ни что иное как "ребро жесткости"). Но мало того гофрирование дает новые свойства трубопроводу - возможность изгиба на любой угол и в любом месте, а так же не боятся разморозки(! Проводился тестинг: 50 циклов заморозки -разморозки), и сама собой является гидрокомпенсатором на больших участках. При загибе на 90 градусов и более, не требуется не дополнительный узел не дополнительный инструмент. Сама труба после гофрирования стала выдерживать давление 200 атмосфер, и защищена от внешних повреждений. (попробуйте бросить ее на пол и попрыгайте на ней ногами. С ней ни чего не случится).

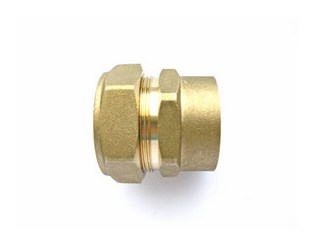

Фитинг производит из латуни. Которая в свою очередь тоже имеет не ограниченный срок службы, достаточно не дорого стоит. Самый секрет и ноу-хау этого фитинга заключается в уплотнительном кольце которое сделано из жаропрочного силикона, достаточно большой массы. Жаропрочный силикон выдерживает температуру до 300 градусов, при этом не теряет своих свойств (эластичности, и водонепроницаемости). Яркий пример такого ноу-хау в быту - это посуда из силикона от европейских производителей, в которой можно приготовить курицу в духовке. Главные требования к фитингу, что бы он зажимался стопорным кольцом во "впадинке" трубы, и подходил по наружному диаметру к трубе. В фитинге функцию стопорного кольца выполняет кольцо из металла (нержавейка или латунь). При этих видах колец, труба имеет способность выдерживать кратковременное давление 60 атмосфер!!! Уплотнительное кольцо, которое выполняет функцию герметичности, должно обязательно производиться из жаропрочного силикона, но и еще достаточной массой, что бы за время его срока службы(30 лет), не потерять свою эластичность при фазах расширения и сжатия металлов при цикличном изменении температур. Эта кстати, была проблема металлопластикового трубопровода, который приходилось "подтягивать" после каждой зимы. Гофрированный нержавеющий трубопровод работает по принципу "поставил и забыл", так как его нет необходимости контролировать и периодически подтягивать. (естественно, если выполняются требования к монтажу и соблюдение мер предосторожности при монтаже)

Для чего в первую очередь предназначен гофрированный нержавеющий трубопровод?

В первую очередь для удобства работы мастеров монтажников, и для собственника, то есть кому делают. Так как клиент(собственник) получает в собственность вечный трубопровод. А это не маловажно. Так как в случае с трубами из черного метала, клиент тратит деньги больше на услуги(так как сварочные работы это дорогой вид услуг), и совсем мало на материал (так как трубы из черного металла стоят не дорого). Трубы из черного метала придется менять через 7-10 лет, а стоимость работ не вернется. В случае, монтажа нержавеющего трубопровода, клиент (собственник) большую часть денежных средств тратит на приобретение материала(то есть нержавейки и латунных фитингов), и сравнительно не много на работу.

Преимущества и выгоды использования нержавеющего трубопровода

Долговечность: срок службы высоколегированной нержавеющей трубы и латунных фитингов не ограничен, срок службы уплотнительных колец не менее 30 лет.
Гофрированная труба сочетает в себе пластичность и жесткость в отношении к внешним и внутренним механическим воздействиям (не боится гидроудара, до 65 атм.)
Трубопровод очень легко гнется без всяких приспособлений, не нарушая своего проходного сечения, не вызывая микротрещин и механических напряжений в металле.
Труба изготовляется из высоколегированной полированной стальной ленты, поэтому она не подвергается коррозии и на ее стенках не задерживаются осадочные материалы.
Труба не боится «разморозки» в зимнее время, отогревается как обычная стальная труба.
Смонтированный трубопровод для питьевой воды не требует специальной очистки и готов сразу же к применению. Для уменьшения «отпотевания» для трубопровода холодной воды предлагается внешнее покрытие из полиэтилена.
Трубопровод не требует за собой наблюдения после монтажа, поэтому его можно укладывать в бетонные стяжки и под штукатурку на стене.

Нержавеющая гофрированная труба компенсирует линейные расширения и сжатия под циклическим воздействием температур, поэтому не требует специальных мер для их компенсации.
Труба незаменима для изготовления «теплого пола» или «теплых стен». Из-за высокой теплоотдачи при использовании этого трубопровода можно обойтись и без радиаторов отопления, используя саму трубу в качестве радиатора.
Простота монтажа: трубопровод очень легко монтировать в стесненных условиях, на его монтаж уходят считанные минуты, при высокой надежности и качестве работ. Не требуется никакого специального инструмента.
Благодаря гибкости трубопровода монтаж сложных трасс осуществляется с минимальным количеством фитингов.
Многофункциональность

Преимущества и выгоды использования нержавеющего трубопровода для мастеров монтажников

Быстрый монтаж: 1 квартира до обеда, вторая после. Итого 2 квартиры в день Меньше работы, больше дохода.
Работа без частых измерений и примерок. Труба загибается там где необходимо. Не нужны отводы!
Эстетичность монтажа, труба отлично сочетается с современными отделочными материалами.
Гарантия, что клиент не пожалуется в будущем и будет доволен. Ни что не протечет ни чего не сорвет.
Удорожание монтажа на 1 квартиру всего лишь на 5000 тенге в сравнении с полипропиленовым трубопроводом

Преимущества и выгоды для клиента

Тратить деньги нужно покупая не воздух а реально качественный материал.

Пример: Разводка воды в квартире черным металлом и нержавейкой

А если говорить о назначении нержавеющего гофрированного трубопровода и области применяя, то это- вода(горячая, холодная, техническая, питьевая (так как труба делается из пищевой нержавейки)), пар, газ, ГСМ. И другие жидкости. В целом: для монтажа внутренних инженерных сетей. А так же данный трубопровод широко применяют в системах
спринклерного пожаротушения в Алмате. На нашем сайте имеется фотографии "Мега Центр Алматы" где широко использовался нержавеющий гофрированный трубопровод.

Какого размера существуют гофрированные нержавеющие трубы. Почему трубы бывают разными гибкие и не очень в оплетке и разного цвета. Какие особенности у каждого вида?

Вообще нержавеющий гофрированный трубопровод представлен на Казахстанском рынке в четырех типах размера. Это 15, 20,25, 32. То есть именно для монтажа внутренних инженерных систем. Мягкие трубы это те которые прошли термическую обработку. При этом своих технических свойств труба не потеряла, но стала более мягкой, что в свою очередь облегчает монтаж трубы где приходиться очень часто ее сгибать.

Область применения каждого вида труб!?

Обычная, жесткая труба применяется там, где монтаж производиться на открытых местах (вид ее будет прямее, без изгибов от этого эстетичный), и не в стесненных условиях. Естественно и ценна ее будет более дешёвой. Нельзя, конечно сказать что в стесненных условиях она не подходит, жесткая труба тоже замечательно гнется на любой градус. Примеры: замена и монтаж труб горячей и холодной воды, вода питьевая, отопление, радиаторы отопления, трубопровод для пара, фреона, молочной промышленности, ГСМ, пищевая промышленность, сжатый воздух, кислород и прочее.
Труба отожженная, мягкая применяется там где важно подключение приборов в стеснённых условиях, где ведется работа "наощупь" , то есть не видя как подвести трубу и вставить в фитинг. Примеры: монтаж приборов учета воды в ограниченных смотровых окнах, монтаж душевых кабин, пенное пожаротушение (подсоединение спринклеров), виброкомпенсаторы и тому подобное.
Труба обычная в полиэтиленовой оболочки ( в оплетке), применяется там где имеется опасность появлении агрессивной среды. Часто агрессивной средой может послужить бетон, так как когда намокает труба снаружи, из-за конденсата, то вокруг нее может образоваться агрессивная среда. То есть если монтаж ведется в бетоне или в соляных растворах или щелочных, то надо подстраховаться используя трубу в оплетке. Так же труба в оплетке используется при монтаже наружных сетей(на чердаке, под землей,). Под землей оплетка подстраховывает трубу от поражения электрокоррозией, из-за блуждающих токов. И еще оплетка снижает уровень конденсата на трубе по которой проходит холодная вода, в квартирах с плохой вытяжкой, вентиляцией. Примеры: теплый пол в бетонной стяжке., трубы под смеситель на ванну в штробе, подвод в частный дом холодной воды от колодца под землей, транзитная труба отопления на чердаке дома. И тому подобное.

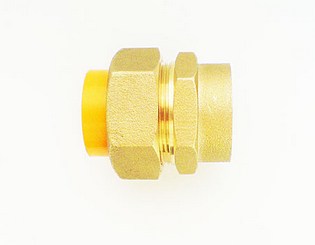

Труба отожженная, мягкая в полиэтиленовой оболочке (в оплетке), применяется там где и стесненные условия для работы и есть присутствие агрессивной среды. Маркировка этой трубы желтым цветом. Поэтому эта труба в больших объемах используется для газа(природный и сжиженный). Фитинг для газа выпускается отдельно.

Кстати в этом газовом фитинге используется для уплотнения не жаропрочный силикон, а бензо -масло стойкая резина. И поэтому этот же фитинг используется и при монтаже трубопроводов для ГСМ.

А можно ли, используя гофрированный нержавеющий трубопровод, полностью отказаться от радиаторов отопления.

Некоторые из монтажных бригад обратили внимание, что у гофрированного нержавеющего трубопровода очень хорошая теплоотдача, и что когда ведешь замену или монтаж радиаторов отопления, сама труба тоже является прибором отопления. Стали высчитывать, сколько необходимо трубы, что бы заменит одно секцию алюминиевого радиатора. Посчитав и поэкспериментировав, получили 1 секция радиатора=1,5 метра нержавеющей трубы 20 диаметра, или 2 метрам трубе 15 диаметра. Сейчас уже многие клиента желают отказаться от радиаторов отопления из-за проблем с теплоносителем. Нержавейка приходит на замену. Единственно пока эстетика не на высшем уровне. А вообще, уже много объектов где сделаны радиаторы отопления из нержавеющего гофрированного трубопровода

Есть ли какие-нибудь особенности монтажа гофрированного нержавеющего трубопровода

Все особенности монтажа можно выразить в нескольких пожеланиях. Самое главное надо следить, что бы было красиво, нравилось клиенту. Потому что нержавейка очень хорошо смотреться на фоне любой отделки. А то, что трубопровод будет надежен от протекания - это безусловная гарантия. Даже если собрать его вслепую - будет все в порядке. Так что надо следить за красотой. Это не всегда и не у всех получается, и после этого клиенты расстраиваются.

1. Крепить по чаще 0,5 - 0,4 метра для прямолинейности, как в вертикальном, так и в горизонтальном положении.
2. Выпрямлять трубу до прямой линии, и углы делать четкими (для красоты).
3. На стояках холодной воды рекомендуем использовать трубу МВП (мягкая во вспененном полиэтилене) для снижения уровня конденсата на трубе, за счет уменьшения площади поверхности трубы и теплоизоляции.
4. Следить за тем, как собран фитинг. Ведь еще один из важных плюсов этого трубопровода, в том что фитинг при монтаже на трубу не надо разбирать. Просто вставит и затянул. Так вот когда мастер добирается до объекта, по дороге фитинг может раскрутиться и последовательность колец может сбиться. Надо перед монтажом контролировать положение колец, если фитинг распадался.

Есть ли какие то предупреждения и противопоказания по монтажу гофрированного нержавеющего трубопровода?

Да, есть, но не противопоказания, а рекомендации. Между собой, монтажники их называют, пять нюансов.

1. Агрессивная среда: аммиак и др. активные химические вещества повредят трубопровод. Во избежание образования конденсата на холодной трубе, рекомендуется использовать трубу в оплетке, со вспененным полиэтиленом. В бетон и в штробе закладывается труба в оплетке из полиэтилена. Фреон, пропан, бензин и прочие вещества не повредят трубопровод.
2. Электрокоррозия: избегать попадания электрического напряжения, блуждающих токов на трубу через армировку бетона в квартире, не правильное заземление в частных домах, заземление на трубу. Или если монтаж производиться под землей, а рядом имеются трамвайные пути. Необходимо использовать трубу в оплетке, либо изолировать места соприкосновения трубы, где могут проходить блуждающие токи.
3. Соединение труба-фитинг: труба должна входить в фитинг до упора. Это будет гарантией того что стопорное кольцо как мы и говорили раннее, зажмется во впадинке трубопровода, а не на выступающей части.
4. Изгиб трубы: в одном месте на 90° производить не больше 3-х раз, во избежание микротрещин.
5. Крепить трубу рекомендуется на пластиковые или нержавеющие клипсы. Т.к. при соприкосновении трубы с черным металлом через несколько лет может начаться коррозия металла.

Клиент должен знать особенности трубопровода, состав материала, конструкцию монтажа и крепежа. О всех тонкостях и особенностях трубопровода Вас должен проконсультировать наш специалист!
